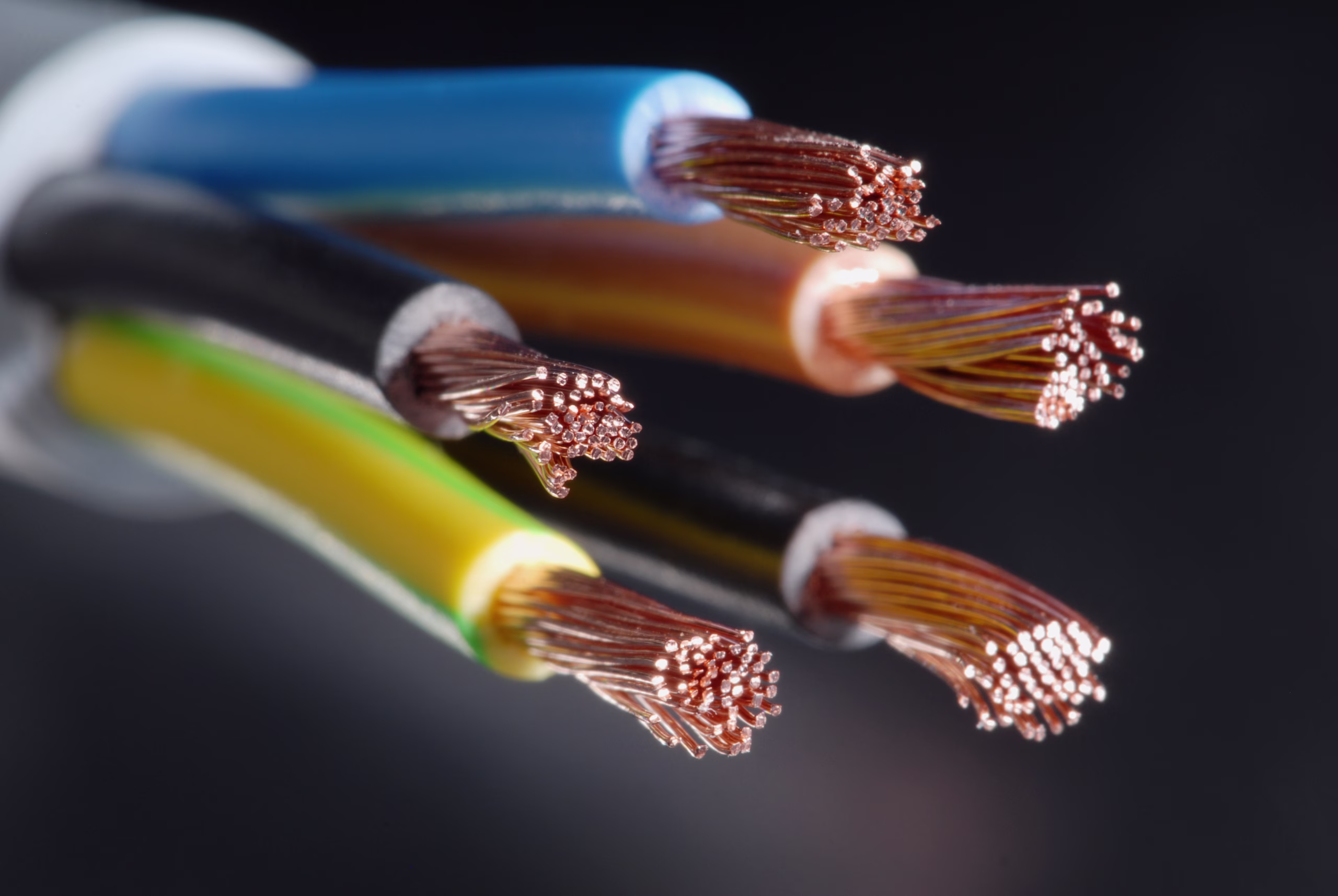

Ko odpremo električno omarico ali razstavimo električno vtičnico, hitro opazimo več žic različnih barv. Te barve niso naključje, saj ima vsaka svoj pomen in služi pomembnemu namenu: varnosti in jasni identifikaciji vodnikov.
Poznavanje teh barv in pomenov je ena od osnov domačih mojstrov.
Standardi barv za električne žice
V Sloveniji in večini Evrope se uporablja standard IEC (Mednarodna elektrotehniška komisija), natančneje standard IEC 60446, ki določa barvno kodiranje električnih vodnikov. Barve žic nam sporočajo, kakšno funkcijo ima posamezna žica v električnem krogu: fazni vodnik, nevtralni vodnik ali zaščitni oz. ozemljitveni vodnik.
Rjavi vodnik: faza (L)
Rjava žica označuje fazni vodnik, ki prenaša električni tok iz vira proti porabniku. Ta vodnik je običajno pod napetostjo in je zato najbolj nevaren pri rokovanju. Včasih je bila faza označena s črno barvo, vendar se danes uporablja rjava, da ne bi prihajalo do zmede.
V nadaljevanju o barvah trifaznega sistema.
Modri vodnik: nevtralni (N)
Modra žica je nevtralni vodnik, ki omogoča povratek toka v električni sistem. Čeprav običajno ni pod napetostjo, je lahko nevarna, če pride do okvare v sistemu, zato je vedno potrebna previdnost.
Rumeno-zelena žica: zaščitni oz. ozemljitveni vodnik (ZO)
Ta dvobarvna kombinacija je rezervirana izključno za zaščitni vodnik, ki zagotavlja ozemljitev naprav in ščiti uporabnika pred električnim udarom. Nikoli se ne sme uporabiti za katero koli drugo funkcijo v električnem krogu.
V starejših instalacijah (pred uvedbo sodobnih standardov) se lahko barve razlikujejo. Na primer, črna žica je pogosto predstavljala fazo, siva pa je bila včasih uporabljena kot nevtralni ali dodatni fazni vodnik. Zato je pri obnovi ali popravilu starih električnih sistemov potrebna posebna previdnost. Če niste prepričani, je najbolje, da delo prepustite strokovnjaku.
Barve pri trifaznem sistemu
V trifaznem električnem sistemu so običajno prisotni trije fazni vodniki različnih barv:
- Rjava (L1)
- Črna (L2)
- Siva (L3)
Nevtralni vodnik ostaja moder, zaščitni pa rumeno-zelen. Tudi tu velja, da barvna razlika omogoča enostavnejšo identifikacijo posameznih faz.
